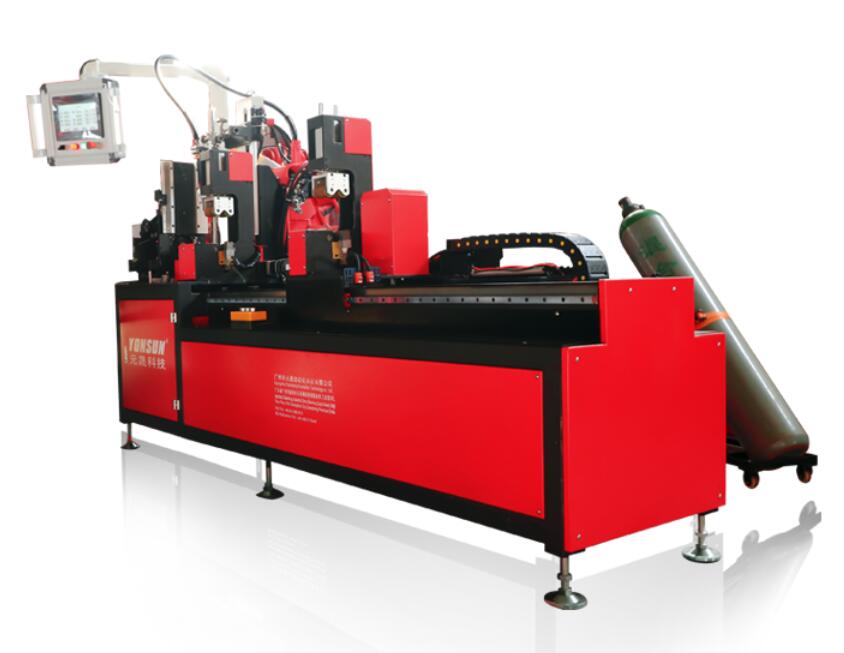

表冷器集水管的焊接結構，其特征在于包括無縫管（1）和銅管（4），無縫管（1）上設有沉頭孔（2），沉頭孔（2）的上下形成臺階孔，上部內壁臺階孔的一部分為圓錐形（3），銅管（4）插入埋頭孔（2）中，當縫管（1）和銅管（4）焊接時，焊料（5）填充在圓錐形表面（3）中并熔化，焊料（5）完全填充在圓錐形表面（3）中而不在無縫表面上積聚管（1）。表冷器集水管的焊接結構在無縫管與銅管之間焊接時，焊料填充在錐面內熔化。焊料能完全填滿錐面而不在無縫管表面堆積，使焊接強度更高，外觀更美觀。
[專利說明]本實用新型涉及一種表冷器集水管
/[技術領域]的焊接結構，用于表冷器集水管。
[背景技術]銅管翅片式空氣換熱器，即表冷器進出水集水管需與銅管、無縫鋼管焊接。傳統的制造方法是將無縫鋼管直接鉆孔，然后插入銅管直接進行焊接。但由于銅管完全堵塞鉆孔，焊料熔化會堆積在無縫鋼管表面，影響焊接質量，焊接強度不高，影響其美觀。
[發明內容]
/本實用新型的目的是克服上述缺點，提供一種表面冷卻器集水管的焊接結構，保證焊接質量和集水管美觀，無縫鋼管表面無焊料堆積。
本實用新型的目的是實現：本實用新型表冷器集水管的焊接結構包括無縫管和銅管，無縫管上設有沉頭孔，沉頭孔的上部和下部形成臺階孔，臺階孔上部內壁為錐面，銅管插入沉孔內，無縫管與銅管焊接時，焊料填充在錐面內熔化焊接。材料完全填充錐形表面，而不會在無縫管表面堆積。
本實用新型的表冷器集水管的焊接結構具有以下優點：/表冷器集水管的焊接結構首先在無縫管上開有沉頭孔，沉頭孔的上部和下部形成臺階孔，臺階孔上部內壁為錐面，沉頭孔上部與下部形成臺階孔，臺階孔上部內壁為錐面，銅管插入沉頭孔內，管與銅管焊接無縫，焊料填充在圓錐體中并熔化。焊料能完全填滿圓錐體而不在無縫管表面堆積，使焊接強度更高，外形美觀。
【專利附圖】
【具體實施方式】
一種表冷器集水管的焊接結構，包括無縫管一和銅管4，無縫管一設有沉頭孔2，沉頭孔2的上部和下部形成臺階孔，臺階孔上部內壁為錐面3，銅無縫管一與銅管4焊接時，4號管插入沉頭孔2內，焊料5填充在錐面3內熔化焊料5能完全填充錐面3而不在無縫管Ⅰ表面堆積，焊接強度高，外形美觀。
